PROJEKT
Trommel für Bäckereimaschine
Aluminiumgusstrommel für das Teilen und Auswiegen von Teiglingen.
Für die Firma König Maschinen haben wir eine Aluminiumgusstrommel gegossen, die in Bäckereimaschinen zum Teilen und Auswiegen von Teiglingen eingesetzt wird. Das Projekt steht für präzise Gusstechnik, enge Zusammenarbeit in der Entwicklung und eine effiziente Umsetzung – vom Prototypen bis zur Serienfertigung.
Kunde
König Maschinen GmbH
Werkstoff
AlSi10Mg-T6
Anwendung
Teilen und Auswiegen von Teiglingen
Präzision für die Lebensmitteltechnik
Die Aluminiumgusstrommel wird in Bäckereimaschinen von König zum schonenden Teilen und exakten Auswiegen von Teiglingen eingesetzt. Für dieses Projekt haben wir gemeinsam mit dem Konstrukteur von König das Bauteil gusstechnisch optimiert und mittels Erstarrungssimulation ausgelegt und berechnet.
Ziel war eine langlebige, präzise und wirtschaftlich herstellbare Lösung, die den hohen Anforderungen im Lebensmittelumfeld entspricht.
Von der Entwicklung bis zur Serienfertigung
1. Konstruktion & Simulation
Gemeinsam mit dem Konstrukteur von König wurde das Bauteil gusstechnisch entwickelt und mittels Erstarrungssimulation berechnet und optimiert.

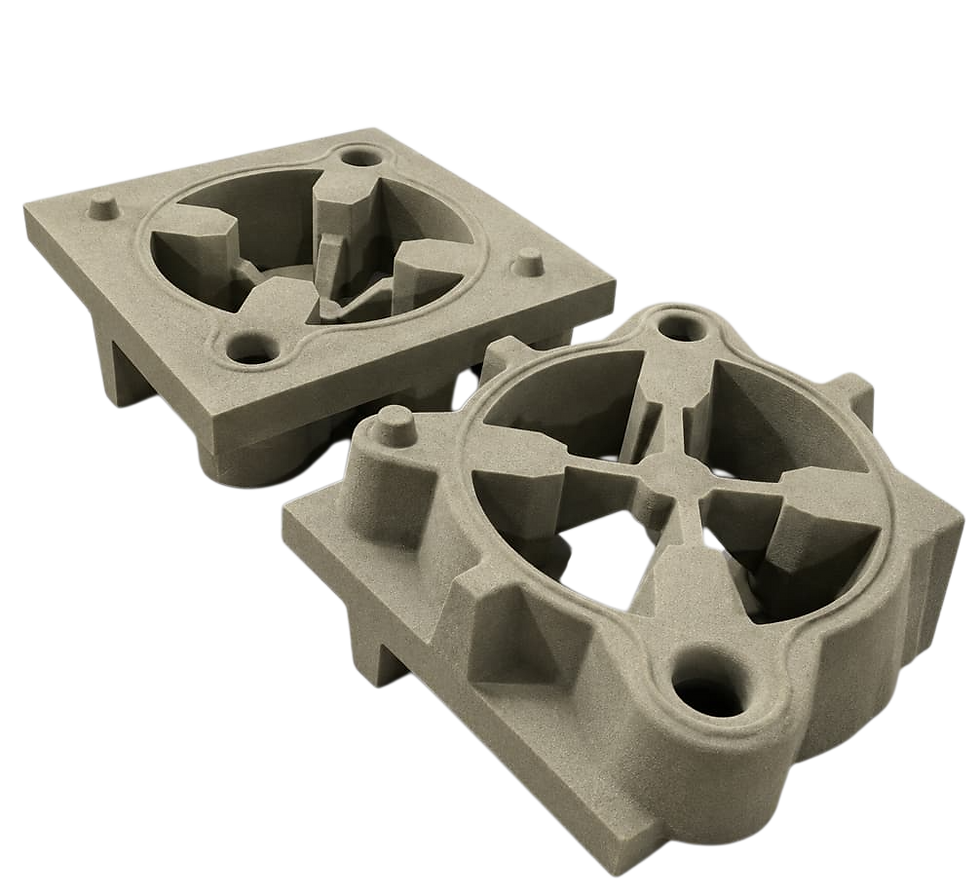

2. Prototypen mit Sand-3D-Druck
Für die ersten Prototypen haben wir auf den Sand-3D-Druck zurückgegriffen. Diese Technologie ermöglicht eine kostengünstige und schnelle Umsetzung von Musterteilen.
3. Erprobung und Optimierung
Die Prototypen wurden getestet und bei Bedarf weiter optimiert. Erst nach erfolgreicher Erprobung erfolgte die Herstellung einer herkömmlichen Modelleinrichtung für die Serienfertigung.
4. Freigabe & Serienfertigung
Nach der Freigabe wird die Aluminiumgusstrommel mit einer klassischen Modelleinrichtung gegossen und für den dauerhaften Einsatz in Bäckereimaschinen geliefert.
Die Vorteile auf einen Blick
Schnelle Verfügbarkeit der 3D-gedruckten Formen (ca. 1 Woche)
Kostengünstige Prototypen im Vergleich zu herkömmlichen Modelleinrichtungen
Hohe Maßgenauigkeit und Prozesssicherheit
Langlebige Lösung für den industriellen Dauereinsatz
Wir bedanken uns bei König Maschinen für das Vertrauen und die erfolgreiche Zusammenarbeit!
